mtb 피팅을 위한 몸 데이터 측정과 산출 방법.
- 차례 -
1. mtb 피팅을 위한 몸데이터 측정방법.
2. 몸피팅 위치와 명칭.
3. 내 몸 피팅 데이터 (이해를 위한).
4. '오버럴 리치'(overall reach) 산출 방법.
5. '안장 수평 위치'(슬개골 위치) 산출 방법.
1. mtb 피팅을 위한 몸데이터 측정방법.
mtb 피팅을 위한 몸 측정에 있어, 측정 방법에 따라 값이 다르거나, 몸의 쇄골이나 슬개골 그리고 좌골 처럼 측정 기준이 되는 부분의 정확한 위치를 판단하기 어려울 때는, 다른 사람의 데이터와 반복 측정하여 얻은 결과를 비교 분석하면 옳바른 데이터를 구별 할 수 있으며, 최종 피팅 데이터 보완은 자기가 지향하는 쪽으로 선택하면 좋을 듯하다.
1-1. 앉은 몸 길이 측정 방법.
-. 앉은 키를 재는 방법처럼 하여, 어깨가 끝나는 부분의 쇄골까지의 높이를 측정하는데, 양쪽 어깨를 측정하여 평균 값을 피팅 데이터로 한다.
1-2. 팔길이 측정 방법.
-. 양쪽 어깨를 바닦에 붙이고 누워 연필을 쥔 손을 수직(위로)으로 뻗었을 때, 바닦에서 연필 중심까지의 거리를 측정한다.
이때도 양쪽을 측정하여 평균 값을 피팅 데이터로 한다. 같은 방법으로 벽에 기대어 팔을 수평으로 뻗어서 측정하는 방법도 있고.
<사진-2> 처럼 측정하는 방법도 생각할 수 있는데, 이때는 책을 수평으로 유지하는게 중요하며, 쉬운 방법이지만 위의 두가지 방법에 비해 10mm 정도 적게 측정되는 경험을 하였으니 정확하지 못한 방법임을 유념해야 한다.
1-3. 안다리(inseam) 길이 측정 방법.
-. 발을 약간 벌리고 다리 사이에 수평계나 직각자를 넣어 측정하는데, 이때 바닦과 긴자의 수직 상태와 다리 사이에 넣은 수평계나 직각자의 물림 상태가 직각이어야 정확한 결과를 얻을 수 있다.
<사진-2> 팔길이 측정 방법인데, 눕거나 벽에 기대 측정하는 방법 보다 10mm 정도 짧게 측정된다.

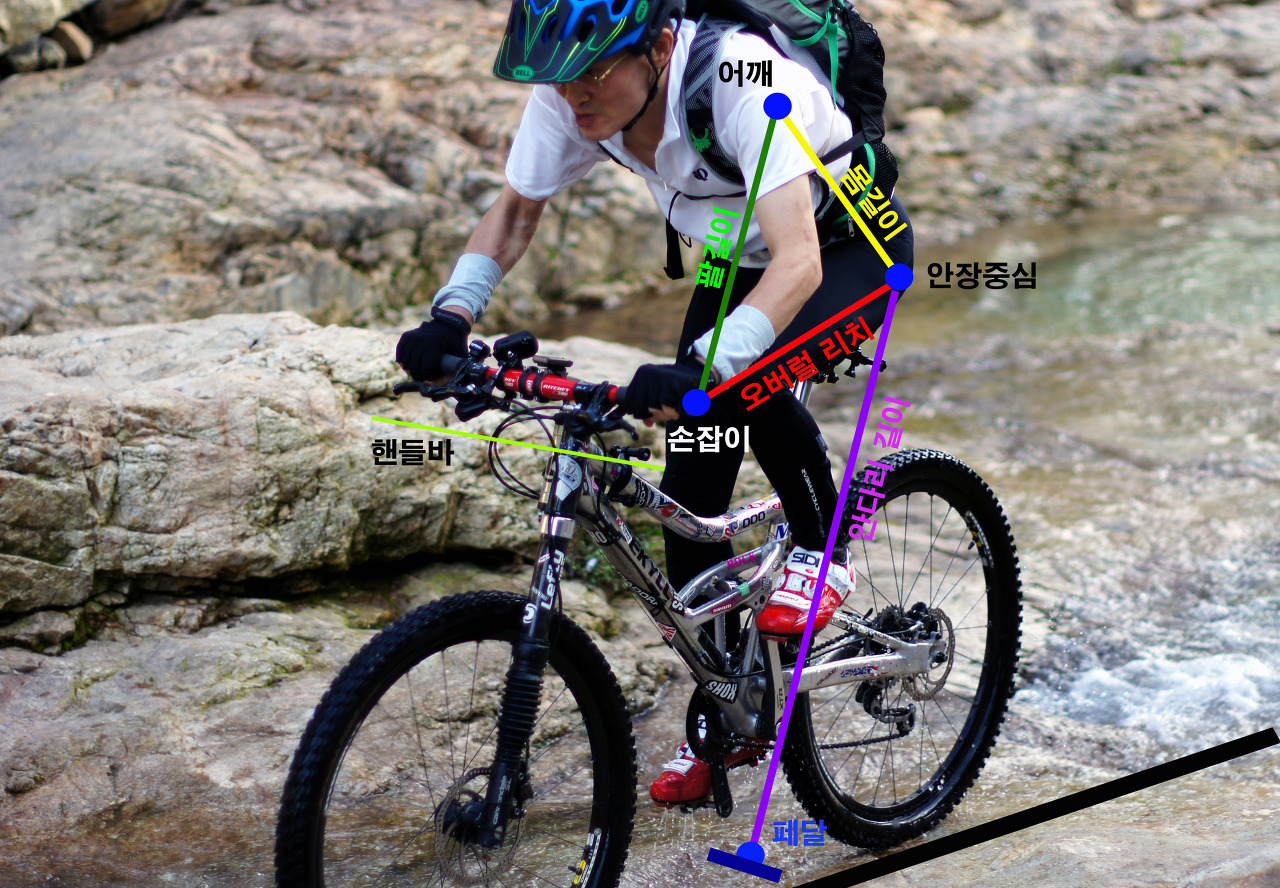

2. 몸피팅 위치와 명칭.
-. 몸길이 (노랑)
-. 팔길이 (녹색)
-. 오버럴 리치 (빨강) =(몸길이+ 팔길이) x 0.496
-. 안장 높이 (보라) =안다리(inseam) x 1.04 ~1.09
-. 핸들바 (연두)
note : 안장 중심은 모든 피팅의 기준점이다.
<사진-2> mtb 몸 피팅 위치와 명칭.
○. 실제의 mtb 와 e-mtb 피팅은, 프레임의 지오메트리에서 시작하여, 페달 스핀들에서 안장을 맞춘 다음, 안장을 기준으로 스템과 핸들 손잡이를 맞추면 피팅(Fitting)의 기본이 완성되는 것이다.
3. 내 몸 피팅 데이터. (이해를 위한)
○. 내 몸 피팅 데이터. (이해를 위한)
-. 안다리(inseam) = 770mm / 내 안장 높이 = 770mm x 1.05 = 약 810mm
-. 앉은 몸길이 = 평균 625mm
-. 팔 길이 = 평균 635mm
-. 앉은 키 = 925mm
-. 오버럴 리치 = 625mm / 내 오버럴 리치 = (몸길이625+ 팔길이635) x 0.496 = 625mm
-. 어깨 넓이 = 435mm
-. 손바닥 넓이 = 80mm
-. 키 = 171cm
-. 몸무게 = 61kg / 샥 튜닝에 필요
○. 내 '안장 수평 위치' (슬개골 위치) (4항) = 365mm
-. 안장 수평 위치'(슬개골 위치) <사진-3, 4>= 안장 중심에서 bb까지의 실측 거리 200+ 크랭트 암 길이 165 = 365mm

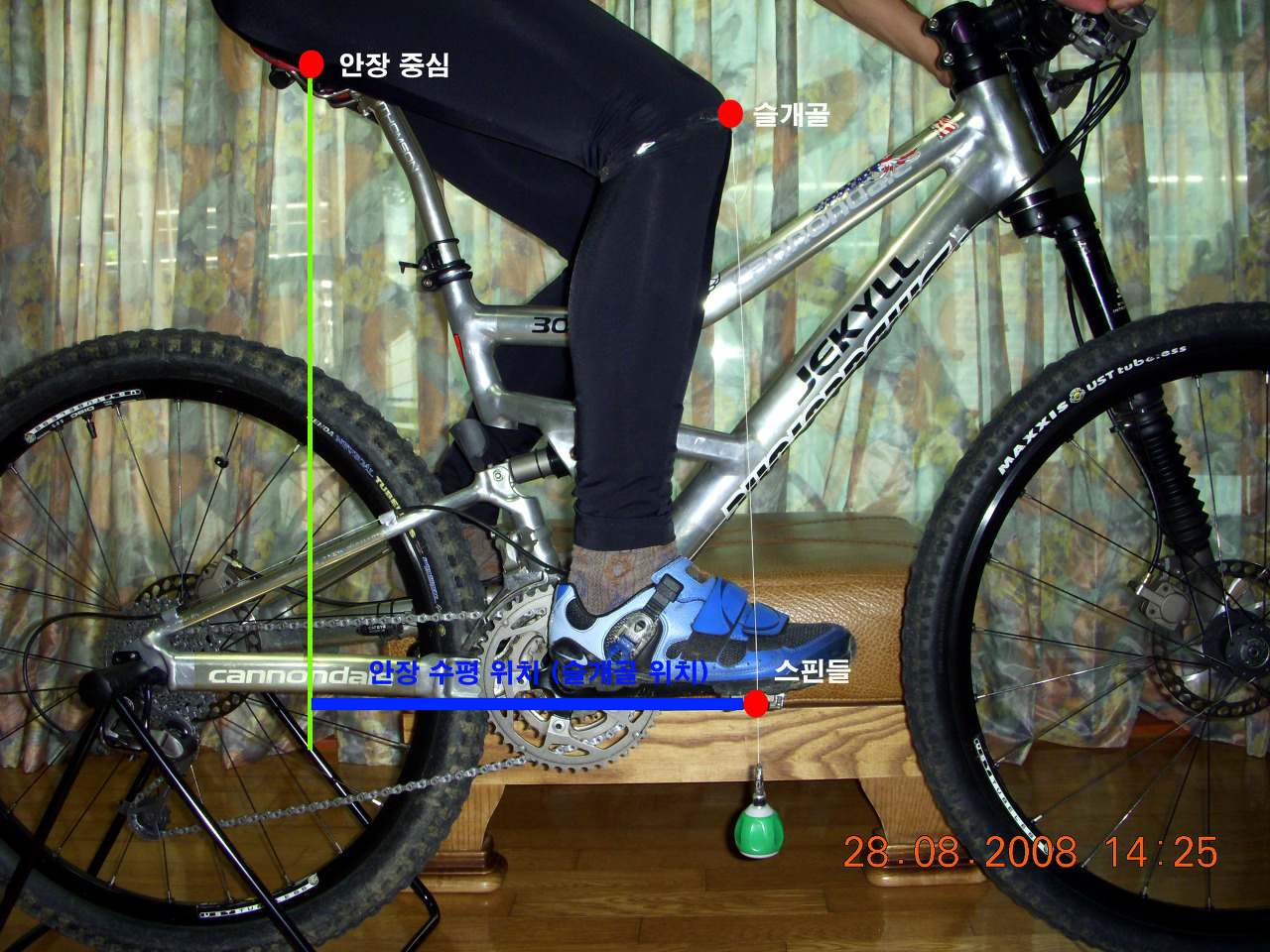

<사진-3> '안장의 수평 위치'(슬개골 위치)는, 크랭크 암을 3시 방향으로 하고 안장에 앉았을 때,
슬개골에서 내린 수직 줄이 페달의 스핀들 중심과 일치 될 때, 안장 중심에서 스핀들 까지의 거리이다.
<사진-4> 사진은 안장 중심에서 bb 까지의 거리인데,
안장의 중심인 좌골 위치가 10mm 정도 짧게 측정된걸 보정하면 실측 거리가 200mm로 보인다.
'안장 수평 위치'(슬개골 위치) = 안장 중심에서 bb까지의 실측 거리 200mm + 크랭트 암 길이 165mm = 365mm
3. 오버럴 리치(overall reach) 데이터 산출 방법.
오버럴 리치는 '안장 중심에서 손잡이까지의 거리' 로서 '자기만의 mtb 피팅 값'이다.
-. 오버럴 리치 공식 = {앉은 몸길이 + 팔 길이} x 0.496
-. 2항을 공식에 대입한, 내 오버럴 리치 = {625mm(앉은 몸길이) + 635mm(팔 길이)} x 0.496 = 625mm
note : 자기의 '오버럴리치'는 프레임의 리치 규격에 대입하여 프레임을 피팅(선택)하는 데 반드시 필요한 값이다.
○. mtb 프레임 사이즈의 상관 관계.
'오버럴 리치'(overall reach) = 안장 중심에서 손잡이 중심까지의 수평 거리, (몸길이+ 팔길이) x 0.496.
'유효 탑 튜브'(Top Tube Horizontal) = 오버럴리치 + 핸들 형태 보정 - 스템 길이 - 안장 위치 보정 치수
'리치'(Reach) = 오버럴리치 + 핸들 형태 보정 <사진-5> - 스템길이 - 안장 수평 위치<사진-6> + 크랭크 암 길이
<사진-3> mtb 평면에서 본 각 개소 피팅 명칭.
