'eT diamond'로 스키의 엣지 각도를 측정하는 방법.
'eT diamond'를 측정 도구로 사용하여 스키 에지의 각도를 알아내는 방법이다.
사이드는 86°/87°/88°/89°, 베이스는 0.5°/1.0°/1.5°를 측정할 수 있다.
○. 사이드 에지 측정 방법.(86°/87°/88°/89°)

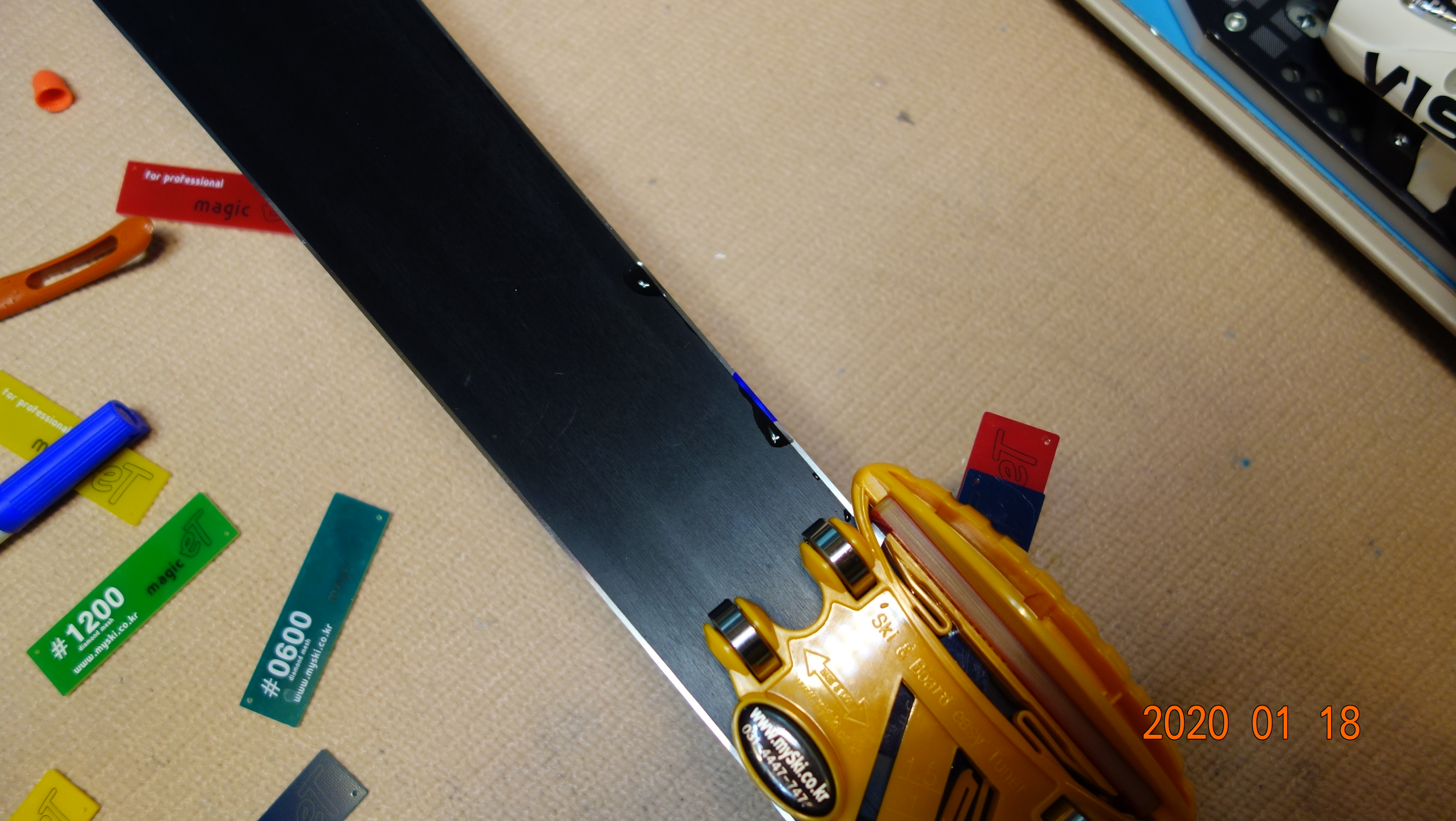

1. <사진-1> 측정하는 사이드 에지에 매직펜을 2cm 정도 칠하고, 절삭수를 에지에 묻힌다.
2. 예견하는 사이드 각을 eT에 세팅한다.

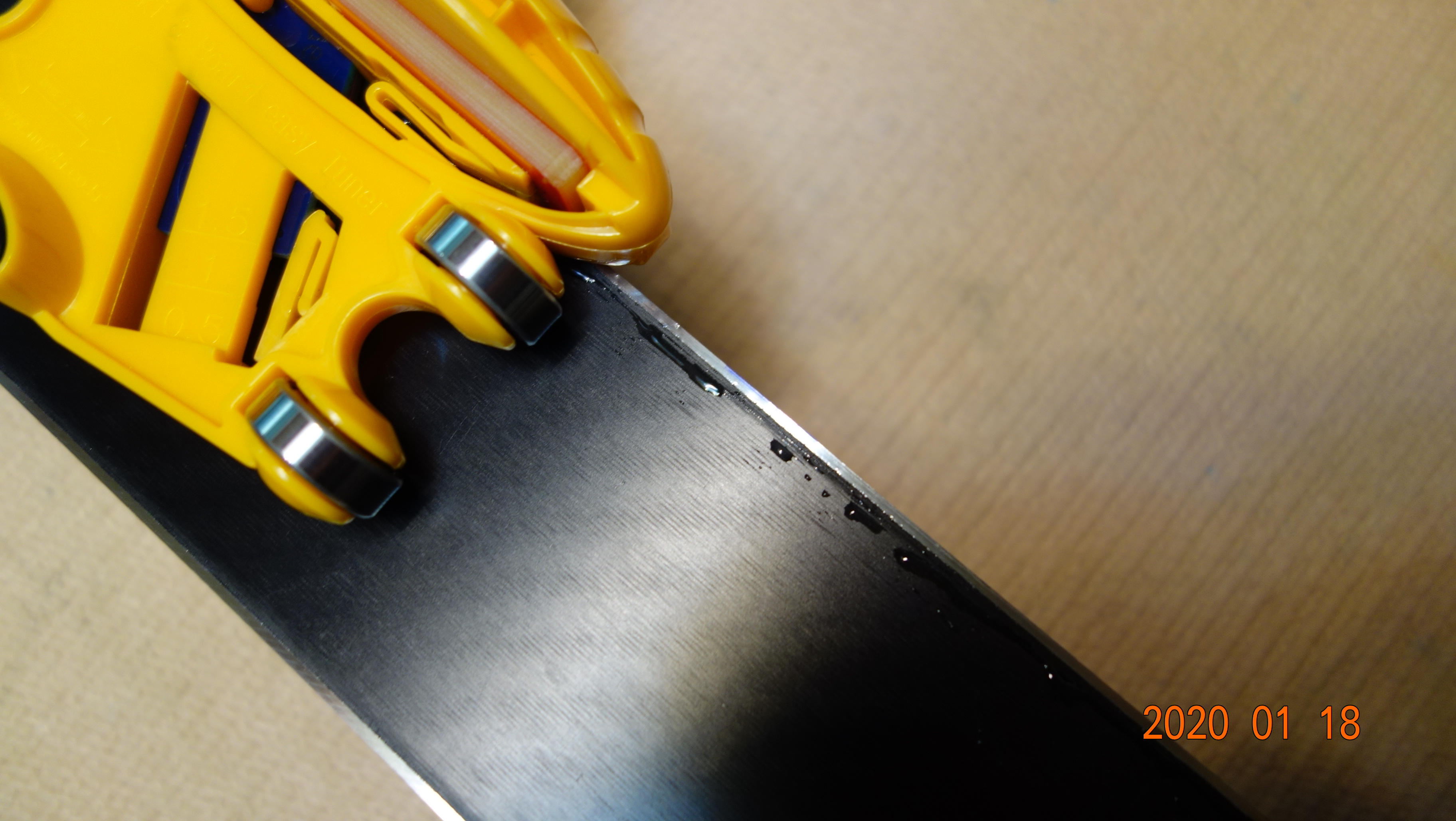

3. 각도를 측정하기 위해 'eT'를 밀어 에지를 절삭했을 때
<사진-2> 처럼 바닦(베이스) 쪽의 칠이 먼저 깍이면 사이드 에지 각도는 세팅 각도 보다 작은(날카로운) 각도이고,
4. <사진-3> 처럼 바인딩 쪽의 칠이 깍이면 스키의 사이드 에지 각도는 세팅 각도 보다 큰 각도이다.
5. <사진-4> 처럼 평편하게 칠이 모두 한번에 깍이면, 'eT' 세팅 각도가 스키의 사이드 에지의 각도이다.
○. 베이스 에지 측정 방법.(0.5°/1.0°/1.5)
-. 0.5도를 측정하고 싶으면 1.0도에 세팅하고, 1.0도를 측정하고 싶으면 1.5도에 세팅하여야 에지부분만 측정할 수 있으며,
측정 결과는 'eT' 세팅 값에서 0.5도 뺀 값을 스키의 베이스 각도라고 판단한다. <사진-7,8>에서 상세 설명.
6. <사진-5> 측정하고자 하는 에지에 매직펜을 2cm 정도 칠하고, 절삭수를 에지에 묻힌다.
7. 예견하는 베이스 각도 보다 0.5도 큰 각도를 eT에 세팅하고, 'eT'를 밀어 베이스 에지를 절삭했을 때,
8. <사진-6> 처럼 안쪽 플라스틱의 칠이 먼저 깍이면, 베이스 에지 각도는 eT 세팅 각도 보다 큰 각도이다.
9. <사진-8> 처럼 평편하게 칠이 모두 한번에 깍이면, 'eT' 세팅 각도보다 0.5도 작은 값이 스키의 베이스 에지의 각도이다.
○. 덧 붙이는 조건.

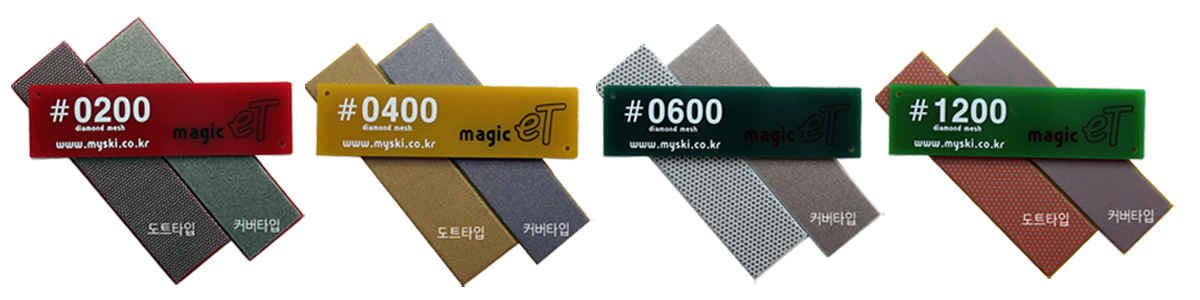

10. 'eT diamond' Stone 세팅 방법.

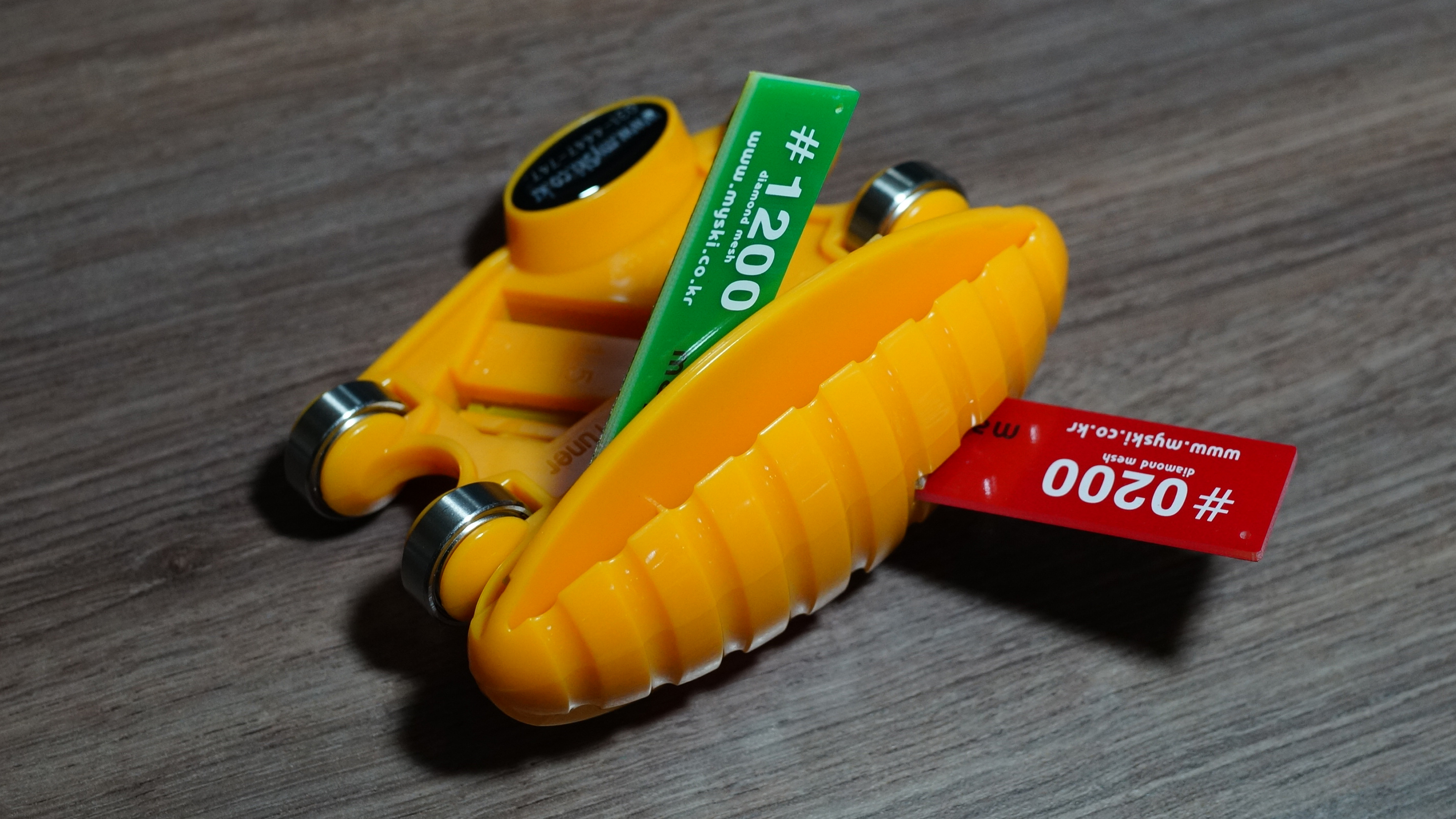

11. 'eT Diamond' 사용 방법.
12. 측정 값의 편차에 대해.
○. 그리고.
13. 스키 에지의 각도가 스킹에 미치는 영향에 대해..
○. 스키와 스노우보드의 엣지 각도 측정 방법 안내 동영상.
note : 이 동영상은 본문의 부속 영상으로, 상세한 설명은 본문으로 한다.

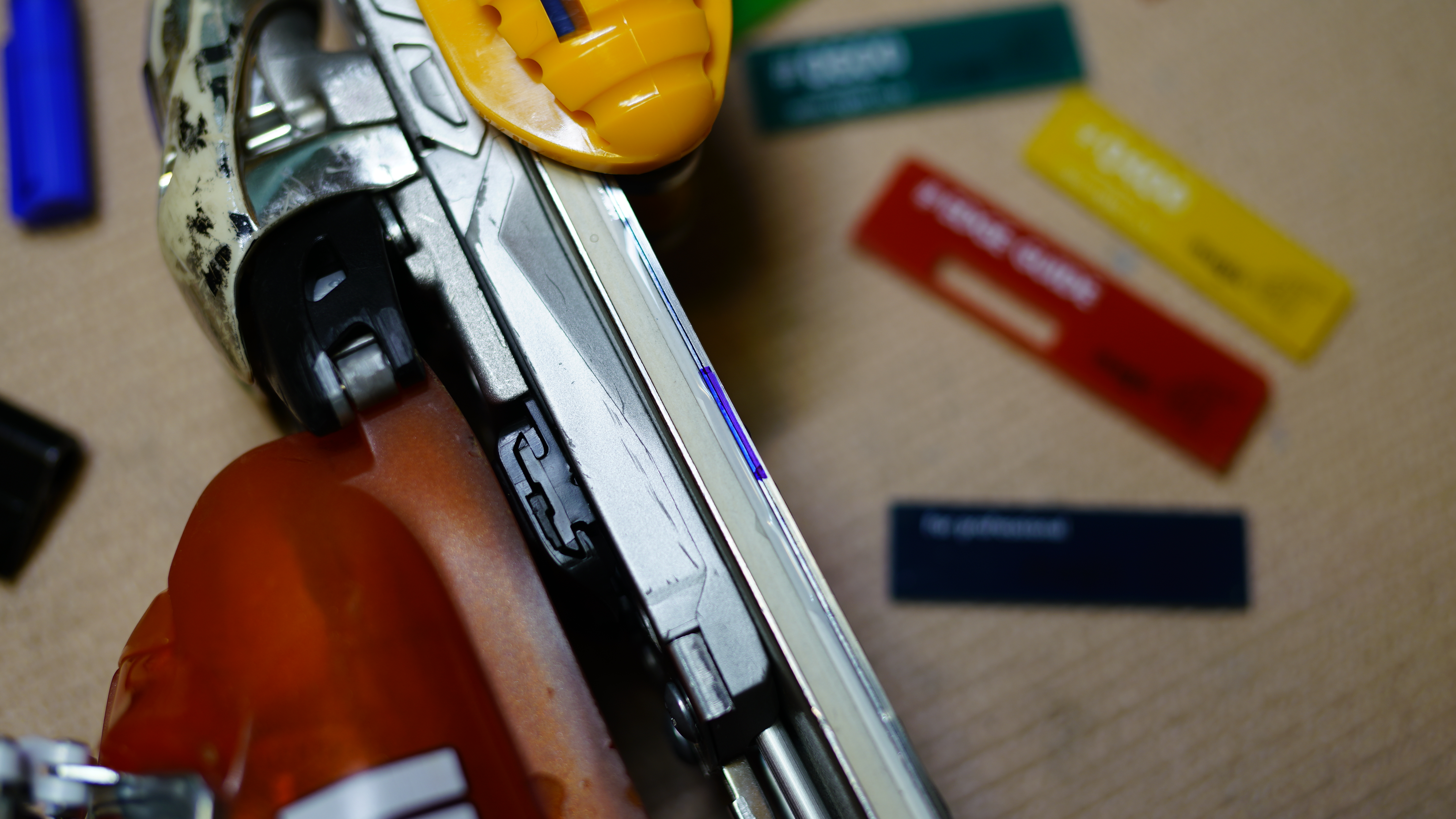

<사진-1> 측정하고자 하는 사이드 에지에 매직펜을 2cm 정도 칠하고, 절삭수를 에지에 묻힌다.

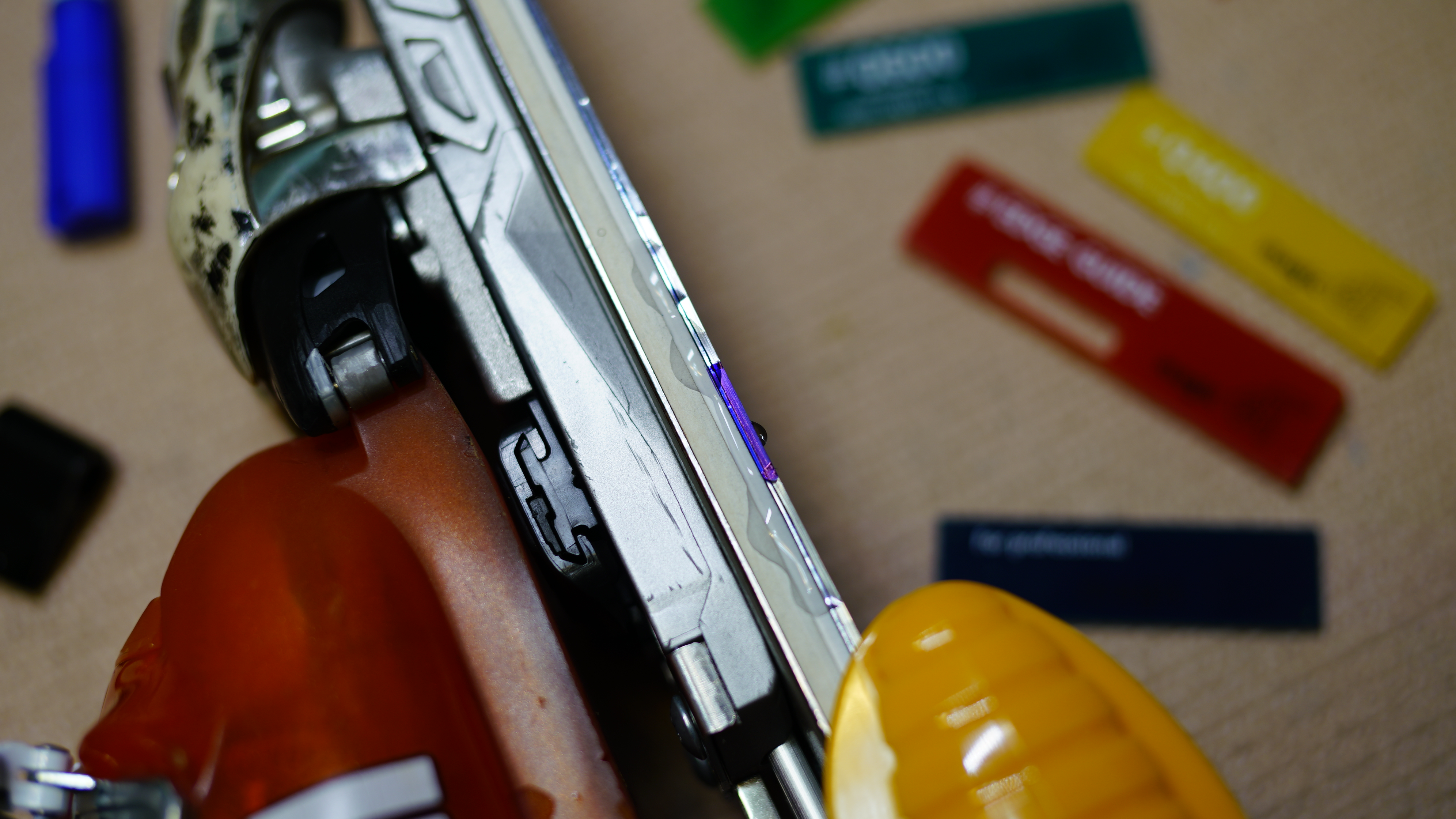

<사진-2> 바닦(베이스) 쪽의 칠이 깍이면 사이드 에지 각도는 세팅 각도 보다 작은것이다.
<사진-3> 사진 처럼 바인딩 쪽의 칠이 깍이면 스키의 사이드 에지 각도는 세팅 각도 보다 큰것인데,
<사진-4> 평편하게 칠이 모두 한번에 깍이면, 'eT' 세팅 각도가 스키의 사이드 에지의 각도이다.
<사진-5> 측정하고자 하는 에지에 매직펜을 2cm 정도 칠하고, 절삭수를 에지에 묻힌다.
<사진-6> 안쪽(플라스틱)의 칠이 먼저 깍이면, 베이스 에지 각도는 세팅 각도 보다 큰것이고,
<사진-7> 측정 면이 에지에서 1cm 안쪽으로 깍이면 세팅 각도보다 베이스 각도는 0.5도 정도 크다고 보면 될 것 같고,
실제 베이스 각도가 0.5도 커질 때 마다 대략 1cm 정도 안쪽의 플라스틱을 넓게 깍는다.
-. 즉 1.5도에 세팅하고, 아래 사진 처럼 1cm 정도 안쪽으로 깍이는 경우 베이스 각도는 2.0도 정도로 보면 될듯하고,
-. 0.5도에 세팅하였을 때, 아래 사진 처럼 1cm 정도 안쪽으로 깍이는 경우 베이스 각도는 1.0도 정도로 보면 될듯하다.
-. 많이 타던 스키의 경우에는 1.5도에 세팅하고 안쪽 2cm 이상의 부분에서 베이스가 주로 깍이게(폭이 넓게 깍이는데, 중간 부분을 측정 기준으로 한다) 되면, 그 스키의 베이스 각도는 2.5도 이상으로 베이스 평탄 그라인딩 작업을 하길 당부 한다.
여기서는, 베이스 각도가 2.0도를 넘으면 평탄 그라인딩 작업을 해야 하는 기준으로 제시 한다.
<사진-8> 평편하게 칠이 모두 한번에 깍이면, 'eT' 세팅 각도보다 0.5도 작은 값이 스키의 베이스 에지의 각도이다.
이렇게 0.5도를 더해서 측정하는 이유는, 에지 각과 세팅 각이 동일하면 베이스의 플라스틱 부분도 2~3mm 정도 함께 깍이기 때문에, 에지만을 깍기 위해 0.5도를 더해서 세팅하기로 하는데,
측정과는 달리 실제 에지 정비 작업에서는 'eT'에 세팅한 각도가 베이스 각도이다.
11. 'eT Diamond' 사용방법 : https://blog.naver.com/yearime/222952952831
'eT Diamond' 사용 방법
'eT Diamond' 사용 방법 새로운 스키 시즌이, 우리들 가슴을 설레게 하는 것처럼.. 'eT ...
blog.naver.com
12. 측정 값의 편차에 대해.

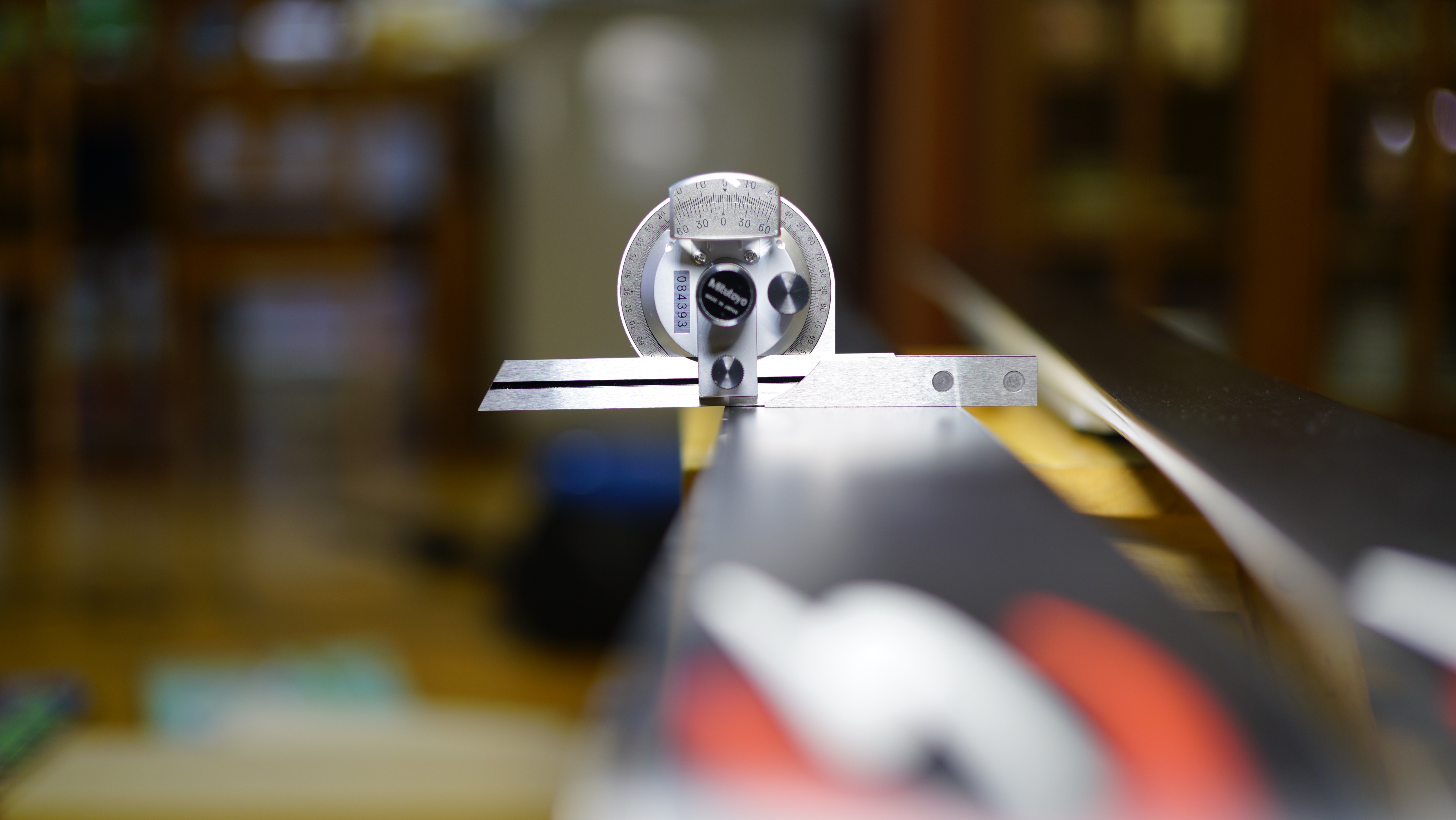

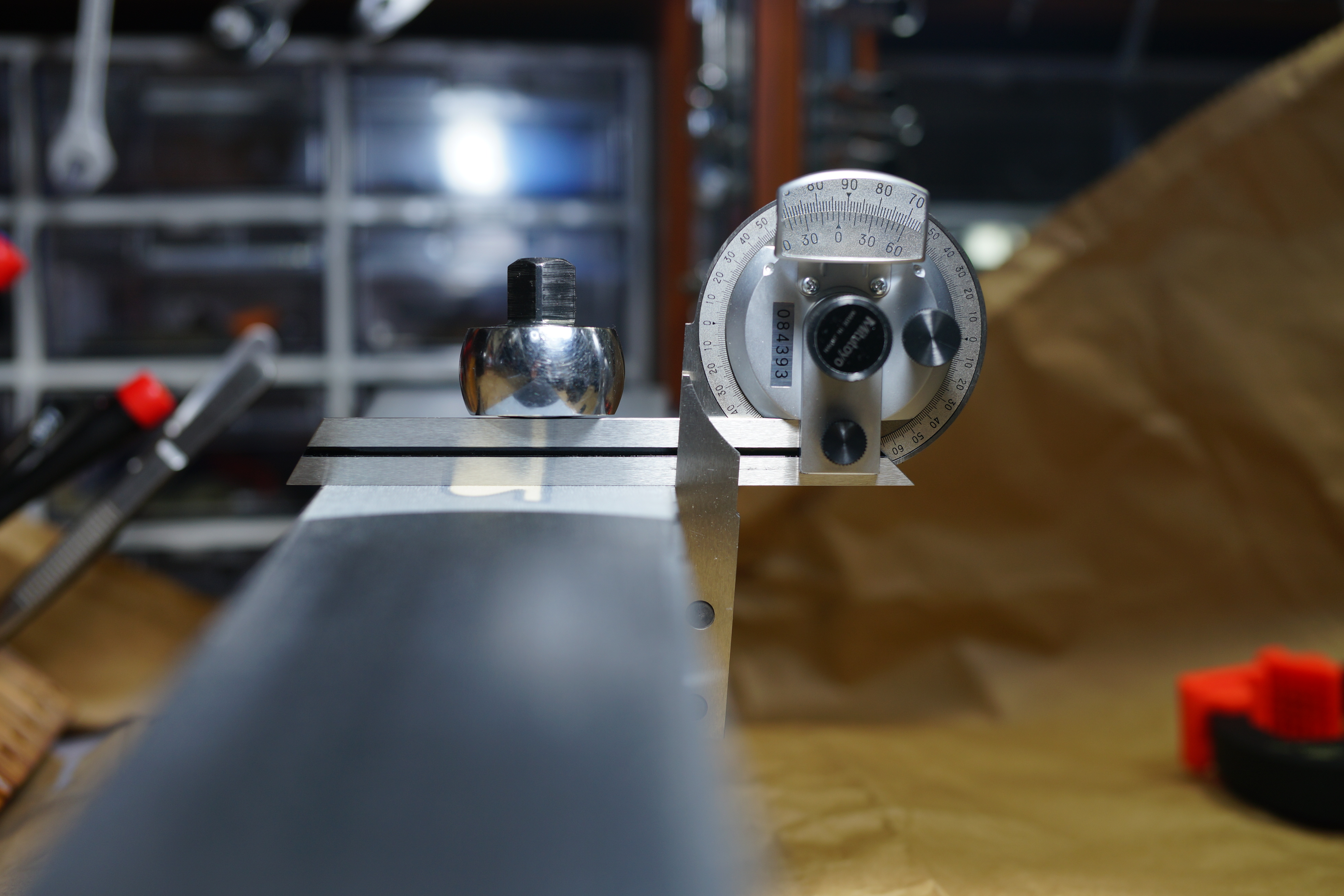

아래 사진 처럼 정비 결과를 각도기로 측정했을 경우와, 새 스키의 에지에 매직 칠을 하고 역 측정 했을 경우에는
전현 편차를 찾을 수 없이 정확하지만, 약 0.05도 전후의 편차는 가지고 있을 것으로 예상하여 실용에 만족함은 물론,
수 작업한 에지 정비의 품질 평가나 평면 그라인딩한 기계의 성능 평가를 하는 에지 각도 측정기로 사용해도 무난 할 듯하다.
note : 6년 전 즈음의 경험을 바탕으로 생각해 보면(지금은 좋아 졌을 수 있다), 국내에서 평탄 그라인딩 작업을 하였을 경우에는 1.0도 정도가 한계라고 예상하며, 어쩌면 2.0도 이상을 생각해야 할지 모른다. 그 이유는 잘 알려진 정비 샵(지금도 유명한)에 스트럭처 포함 베이스 그라인딩을 의뢰 한적이 있는데, 당시에 스키 정비 교육을 이수했고 15년 경력이라는 그 분(나와는 아주 오래 전 부터 인사가 있었다) 말씀이 특별히 잘 정비 했으니 베이스는 0도에 가깝다고하여, 베이스 각도를 측정해 보니 2.0도가 넘었다. 이분은 정밀 각도기를 써서 베이스 각도를 측정한 건 처음이라면서 재 작업을 하였지만 베이스 각도는 개선 되지 않았던 경험이 있었다. 그때 사이드 에지 정비는 의뢰하지 않았다.
즉, 그분 측정은(어떻게 측정하는지 묻고 보여 달라고 했다) 0도에 가까웠지만, 정밀 각도기 측정은 2.0도가 넘었다.
13. 스키 에지의 각도가 스킹에 미치는 영향에 대해..
지금 여기서는 스키 에지 각도의 정밀성을 따지고 있지만, 실제 스킹에 있어서 에지 각도의 정밀성은 의미가 없을 것 같고,
보다는 잘 정비된 에지의 날카로움이 스킹 성능을 결정할 것 같다.
하지만,
정비가 잘된 상태에서 에지 각도가 스킹에 미치는 영향(에징력, 그립력에 따른..)은 분명 있다.
여러 시즌 동안 에지 각도가 자기 스킹에 미치는 느낌을 관찰하면서,
스키가 잘 타지는 에지 각도를 찾는, 그 과정에 대한 열정과 지식은 이미 엑스퍼트 스키어의 긍지 일 것 같다. (본문 중에서)
