mtb 뒷샥의 i to i 측정 방법.

mtb 뒷샥의 i to i 측정 방법.



mtb 뒷샥의 i to i 규격은 프레임의 링크에 장착하는 규격으로 리어휠 트레블을 결정하는 중요한 규격인데,

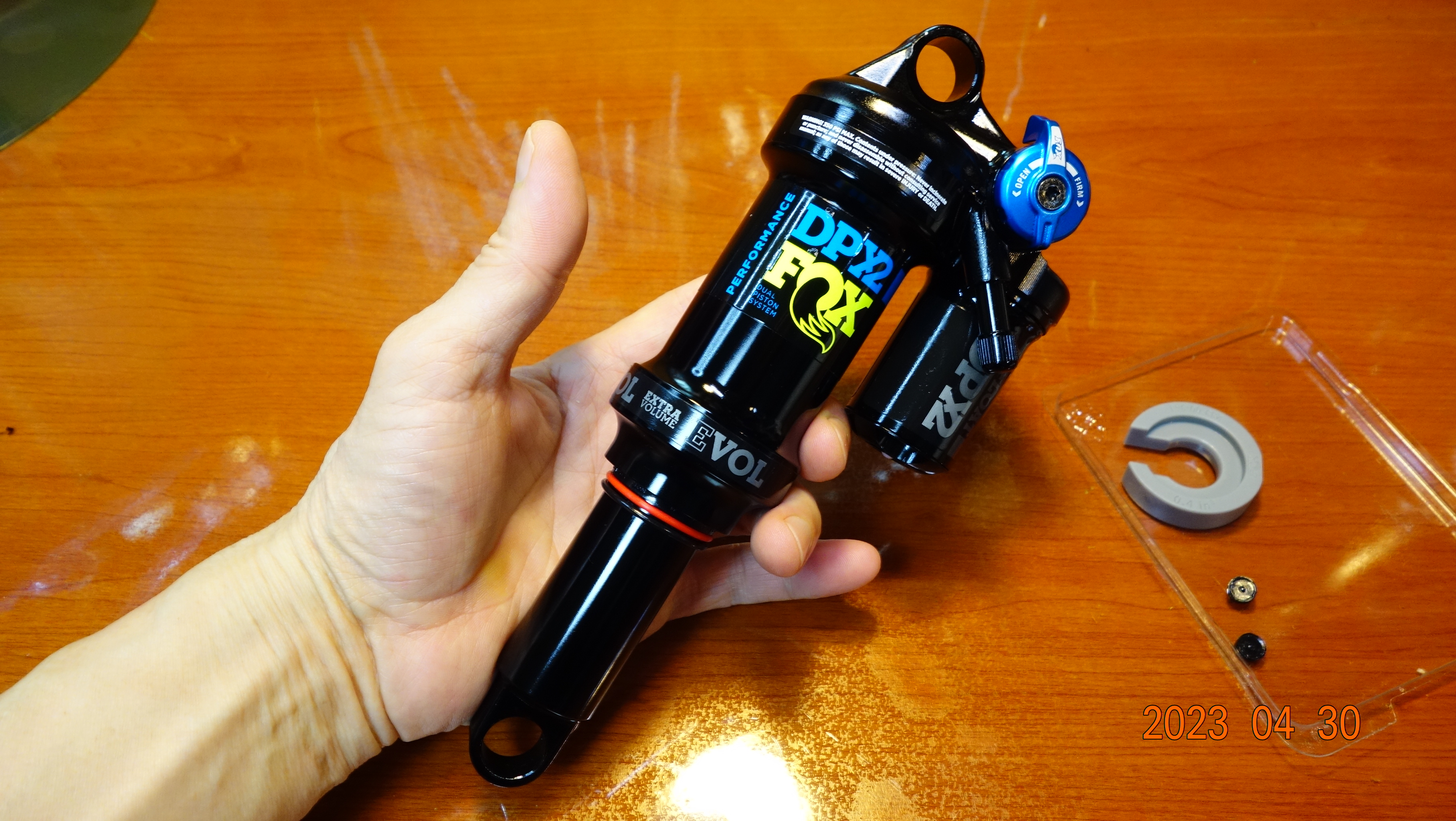

<사진-1> 처럼 원근 현상으로 정확하게 측정하기가 쉽지 않다.



하지만,

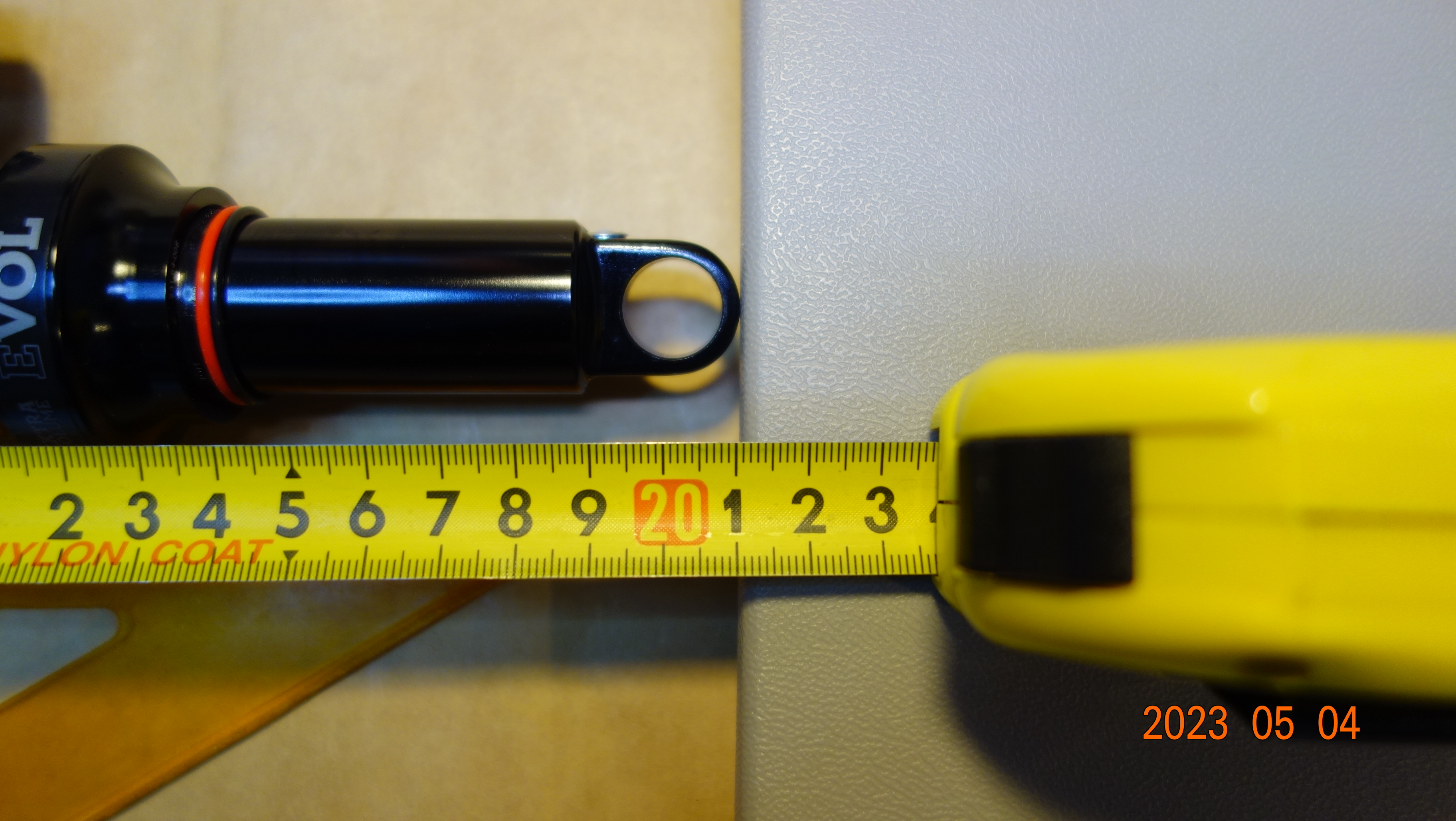

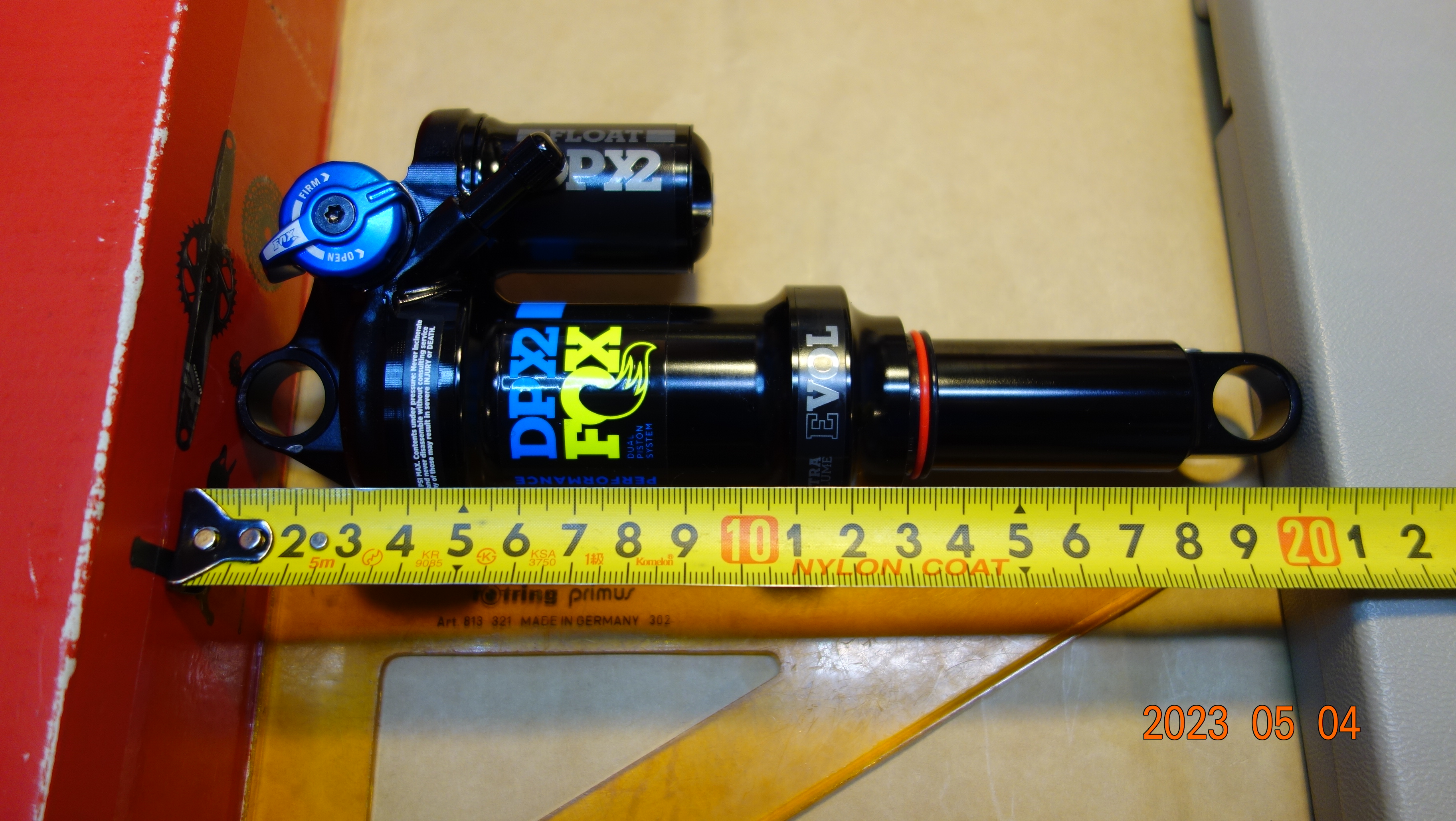

<사진-2>와 <사진-3> 처럼 샥의 전체 길이를 측정한 값 211mm 에서

부싱의 외경 <사진-4> 약 15mm와  샥의 부싱의 가장 자리 두께 <사진-5> 약 3mm의 양쪽 6mm를 더한 21mm 를 빼면

정확한 뒷샥의  i to i  190mm를 산출 할 수 있다



 i to i 측정 공식

<사진-2> 샥의 총 기장 - 21mm =  뒷샥의 i to i



정리

<사진-2>와 <사진-3> 의 측정 값 211mm - 21mm = 190mm

이때 가이드벽에 샥의 축이 직각을 이루고, 두개의 가이드 벽은 서로 평행이어야 보다 정확한 값을 측정 할 수 있다.



note : 여기서는 양쪽에 12.7mm 부싱을 사용하는 보편적인 규격 <사진-6,7,8>을 대상으로 설명했는데,

          모양이 다른 규격이라도 이방법을 응용하면 보다 정확한 측정 값을 얻을 수 있을 듯하다.







<사진-1>



<사진-2>





<사진-3>





<사진-4>





<사진-5>





<사진-6>





<사진-7>





<사진-8>





<사진-9>
